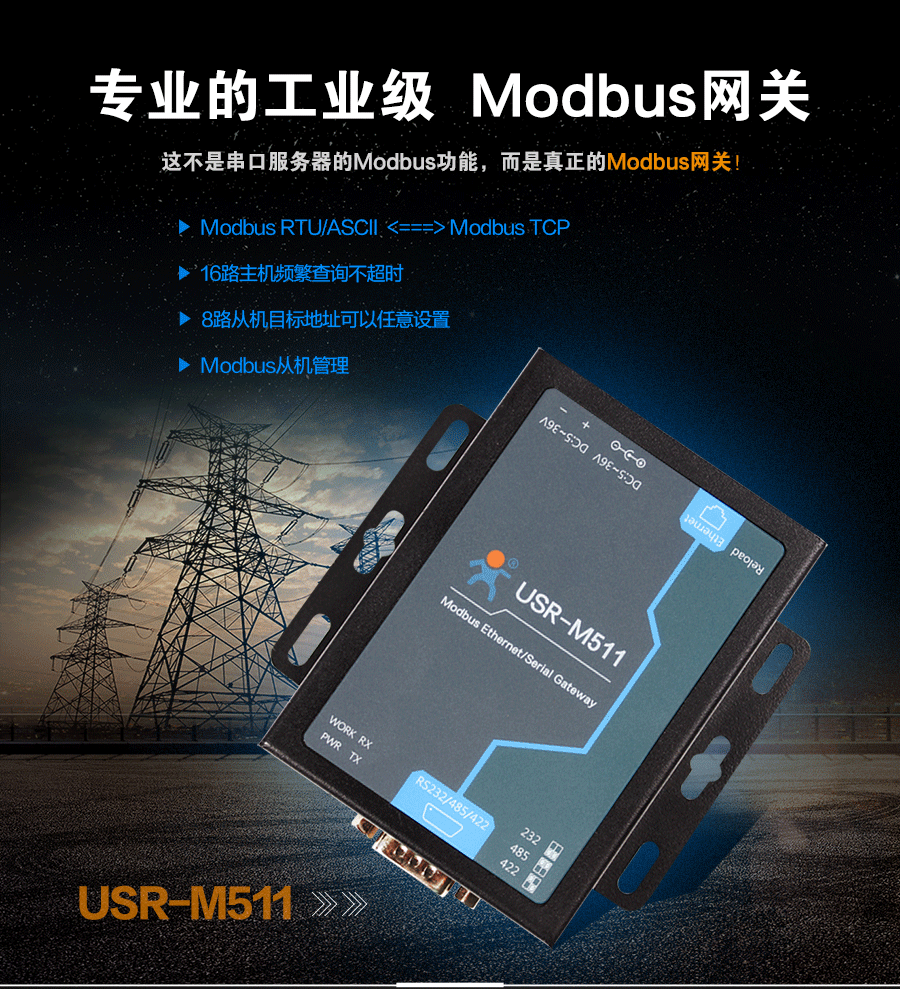

商品名称：Modbus网关
产品资料下载地址：http://www.usr.cn/Product/197.html |

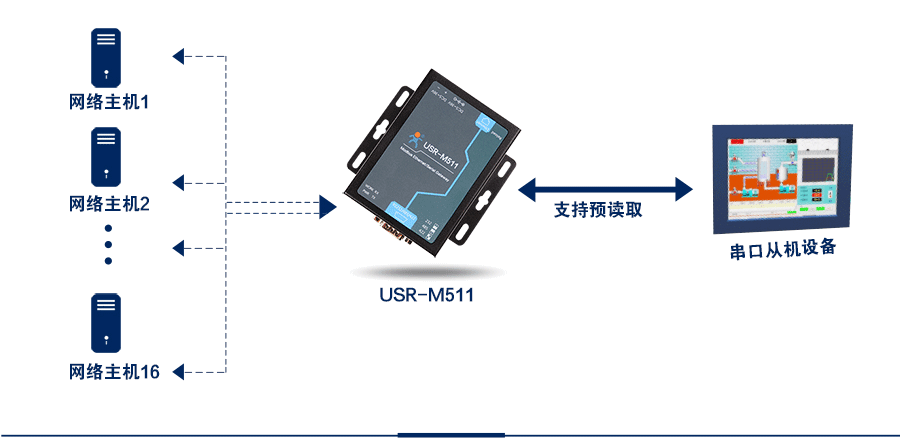

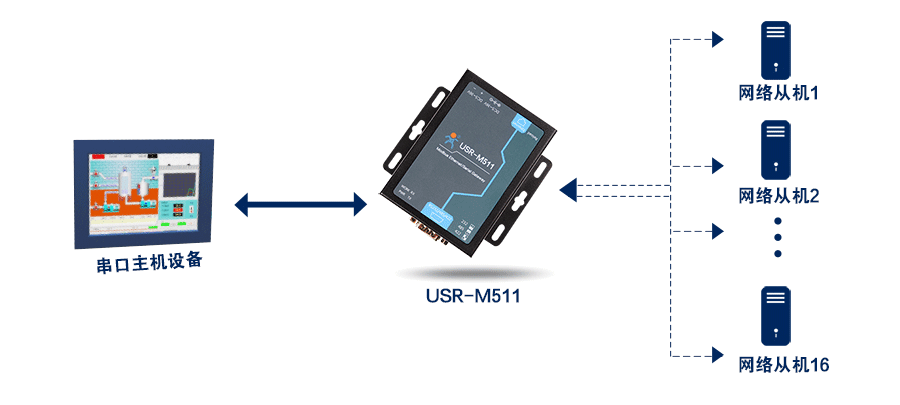

16路的从机模式
从机模式下，可满载连接16路网络主机，支持预读取（即缓存）功能，节省串口传输时间，频繁 查询数据不超时。
8路的主机模式
主机模式下，根据主机所需数据，自动查询从机，保存到缓存区，默认8路从机地址，可扩展到 16路查询指令。
工作模式

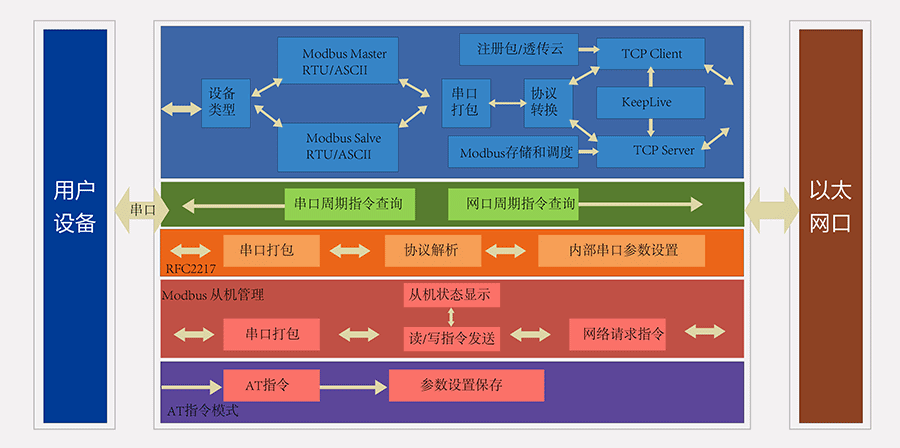

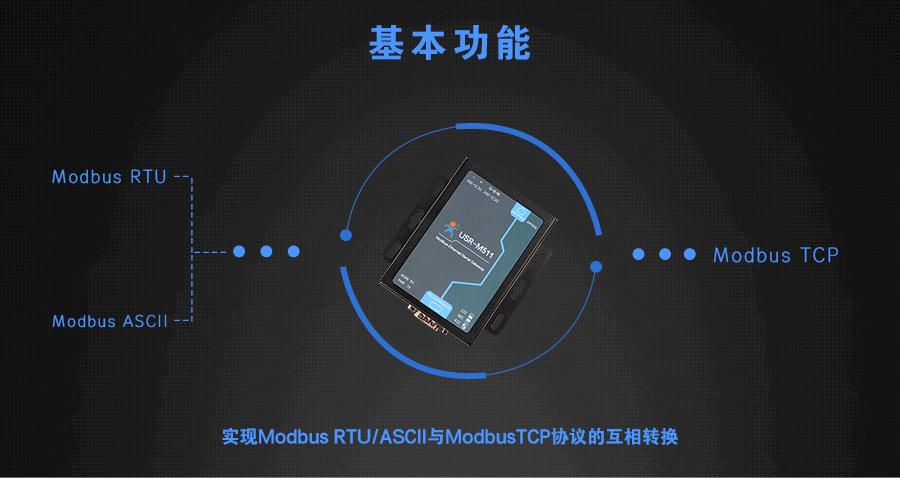

产品功能结构图

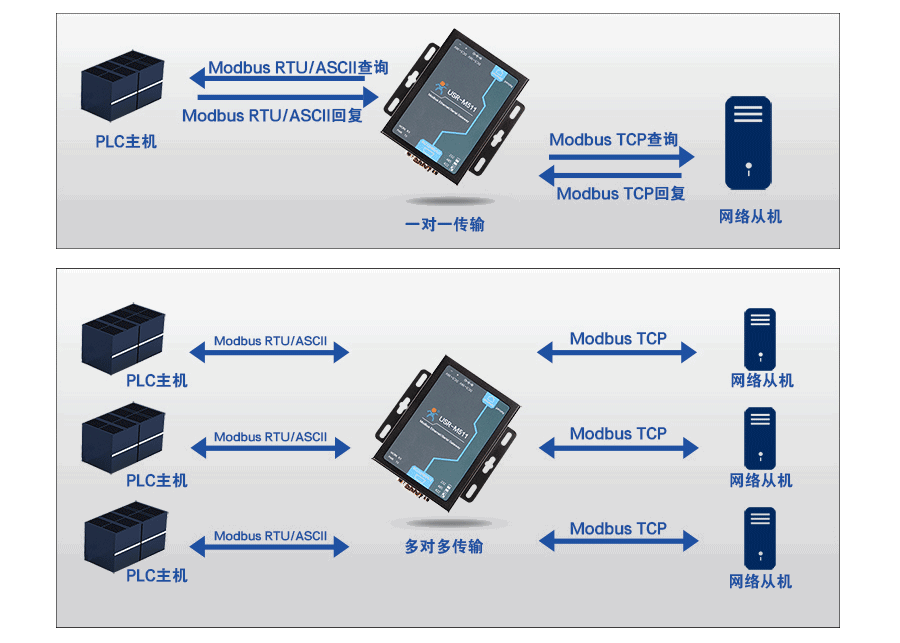

主机模式
M511的主机模式分为Modbus_RTU_Master和Modbus_ASC_Master方式。

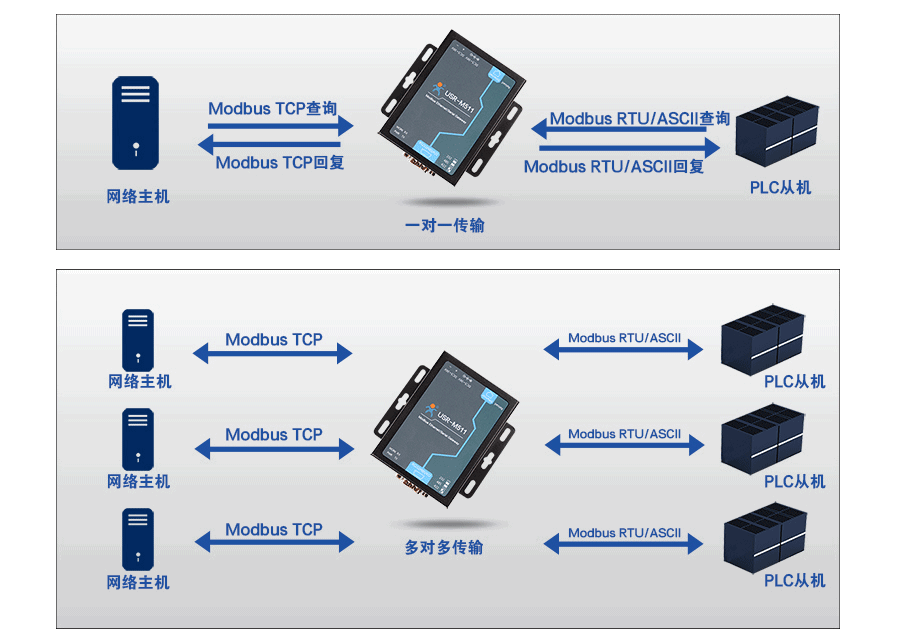

在两种主机模式下均可以实现一主一从传输、一主多从传输和多主多从传输。
传输过程中，Modbus网关模块不做任何协议的解析，只将串口数据发送至网络端。
从机模式
M511的从机模式分为Modbus_RTU_Slave和Modbus_ASC_Slave方式。
在两种从机模式下均可以实现一主一从传输、一主多从传输和多主多从传输。

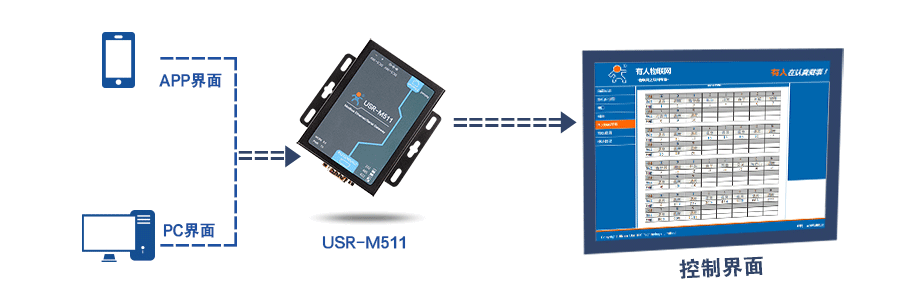

Modbus从机管理
通过网页或手机APP，可直接进行Modbus从机的监管和控制，简单方便，无需二次开发。
特色功能

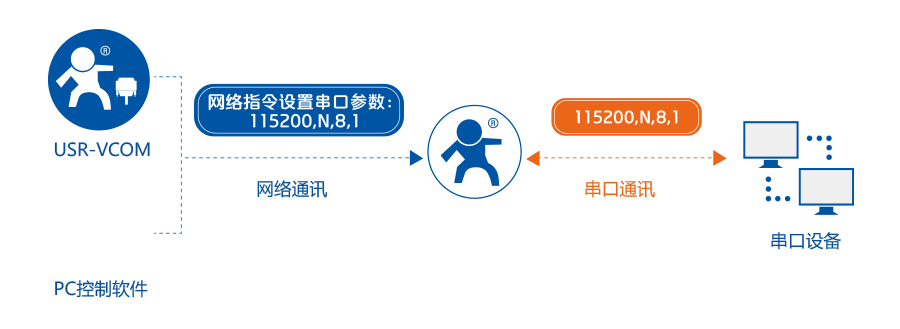

同步波特率
支持网络发送有人同步波特率协议，动态改变串口波特率、数据位、校验位、停止位。
应用领域
无人称重数据采集解决方案
将Modbus网关连接控制中心，通过Modbus协议转换成以太网网络连接停车场起落杆。
同时也可以支持控制摄像头抓拍设备，停车时间、位置等数据统一管理。
8路数据任你控制(最多可扩展到16路)。

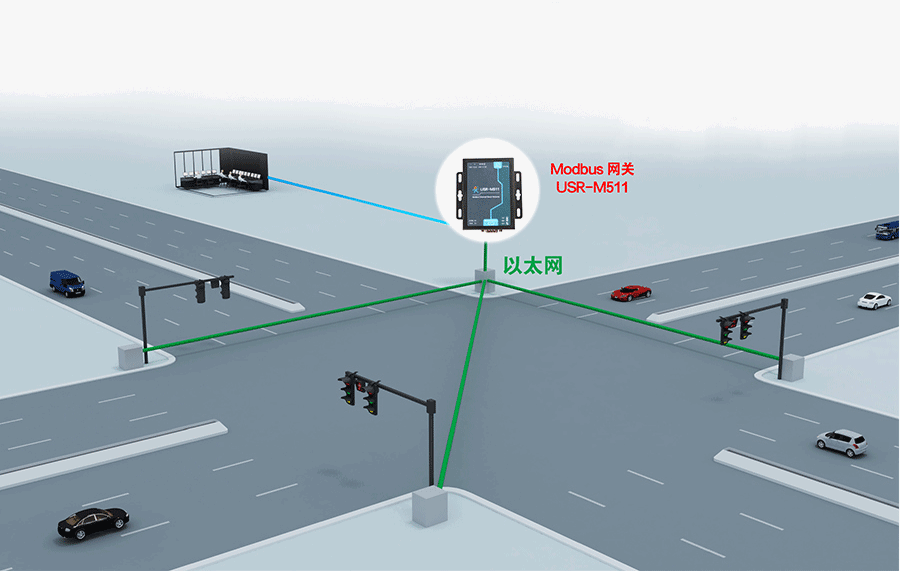

智能交通现场监测解决方案
将Modbus网关连接控制中心，通过Modbus协议转换成以太网网络连接各个信号灯，实现现场 交通数据采集、处理。
可实现8路设备主动连接并查询现场交通情况。

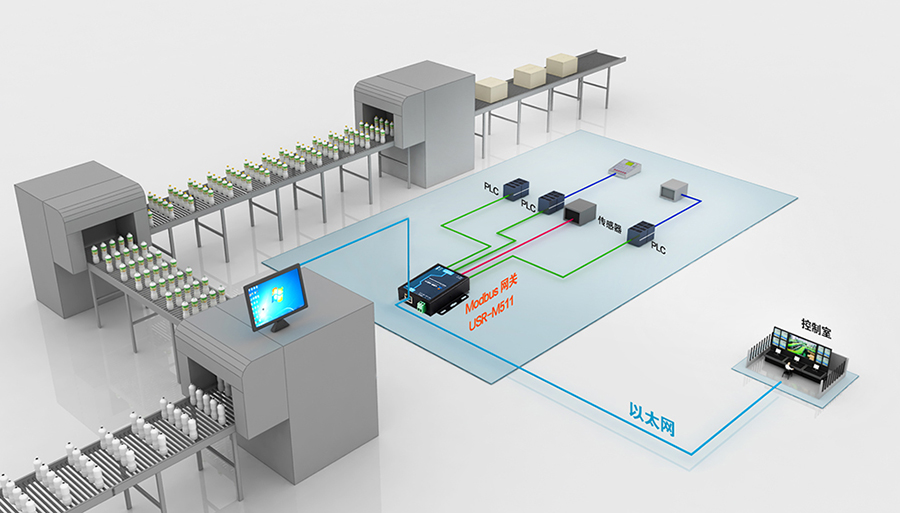

工业自动化解决方案
将Modbus网关连接控制中心，通过Modbus协议转换成以太网网络连接传感器、控制器、存储 器等设备，
实现工业自动化流程以及现场控制管理。
可实现8路设备主动连接并查询现场控制情况。
分类 | 参数 | 数值 |
硬件参数 | 工作电压 | DC 5～36 V |
工作电流 | 95mA@5V | |

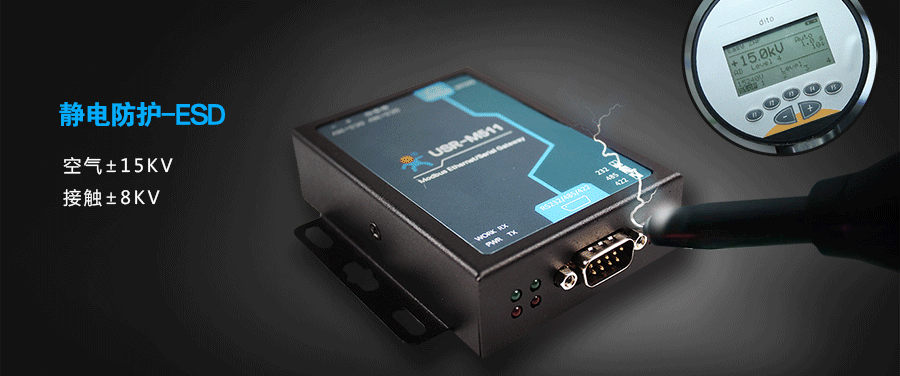

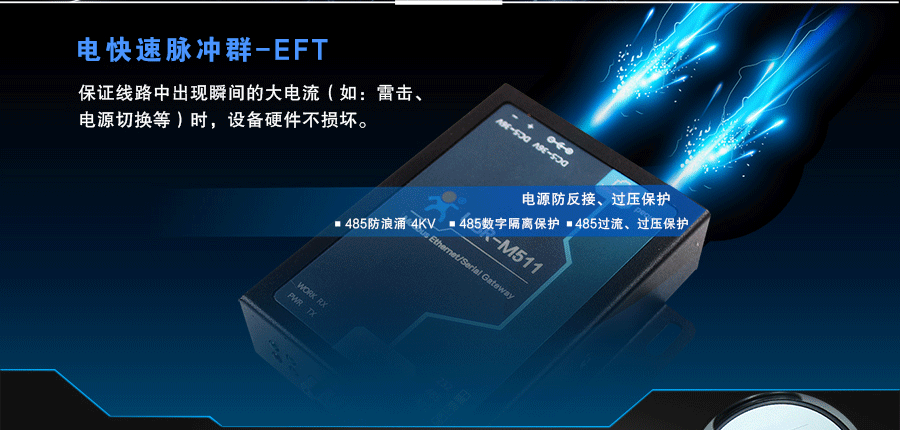

电源防护 | 防反接、ESD空气15KV 浪涌：4KV（8/20us） 脉冲群：1.5KV 100KHZ | |
网口规格 | RJ45、10/100Mbps、交叉直连自适应 | |
网口保护 | ESD接触：8KV 浪涌：4KV（10/700us） | |

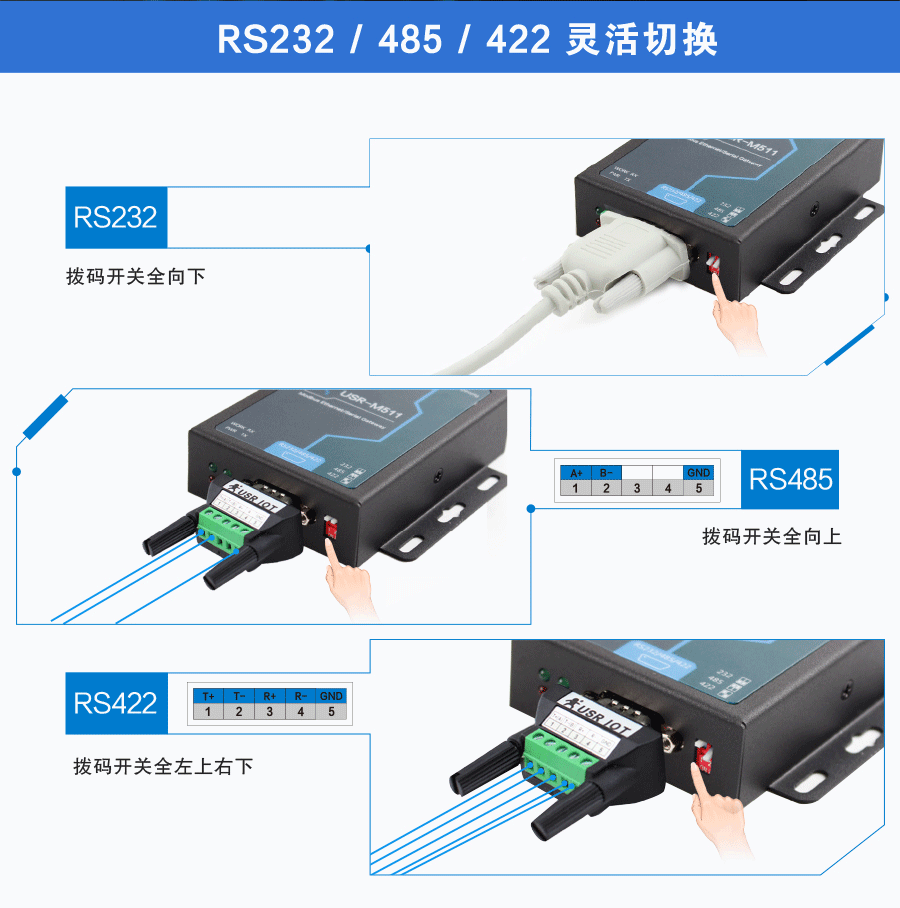

串口支持 | RS232/RS485/RS422 | |
串口波特率 | 600~230.4K（bps） | |
串口保护 | ESD接触：8KV 浪涌：4KV（8/20us） | |
软件参数 | 网络协议 | IPV4, TCP/UDP |
IP获取方式 | 静态IP、DHCP | |
域名解析 | 支持 | |
用户配置 | 网页配置，串口/网络AT指令 | |
Modbus | 支持Modbus网关 | |
网页转串口 | 支持WebSocket通信方式的网页转串口 | |
自定义网页 | 支持 | |
类RFC2217 | 支持 | |
Modbus 从机 | 支持最多16路从机查询 | |
网络缓存 | 发送：16Kbyte；接收：16Kbyte； | |
串口缓存 | 发送：2Kbyte；接收：2Kbyte； | |
流控 | RTS/CTS XON/XOFF | |
注册包 | 支持自定义、mac、透传云注册包 | |
平均传输延时 | <10ms | |

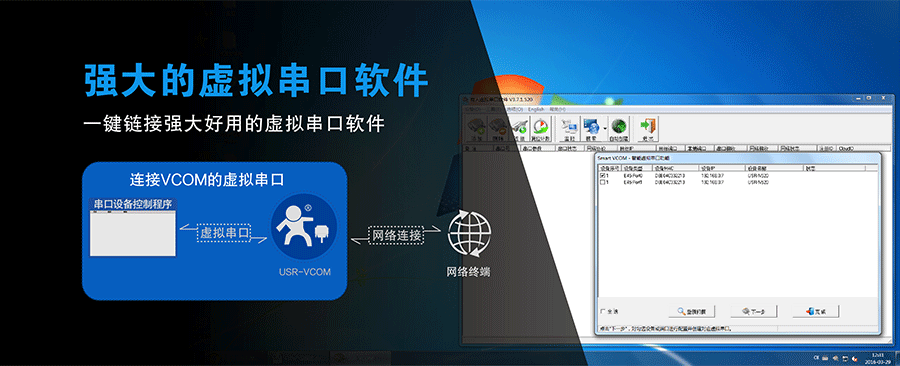

配套软件 | 虚拟串口、透传云、参数设置软件 | |
其他 | 认证 | CE、FCC、ROHS |
尺寸 | 86*81*24mm(L*W*H) | |
工作温度 | -40～85℃ | |
存储温度 | -45～105℃ | |
工作湿度 | 5%～95% RH(无凝露) | |
存储湿度 | 5%～95% RH(无凝露) | |
发货配件 | 无 | |
包装 | 静电泡沫 |
