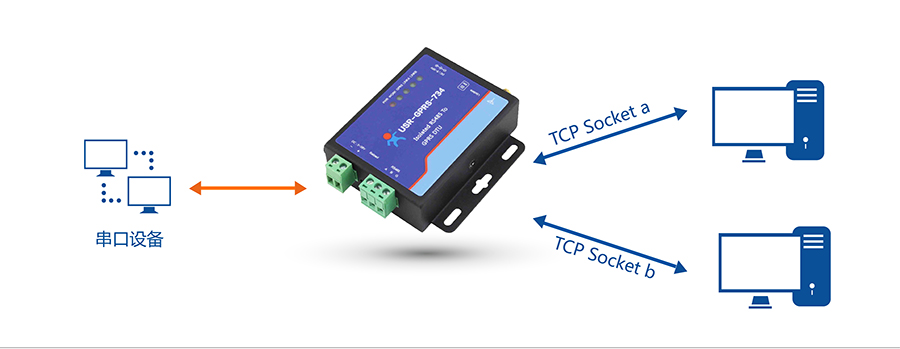

网络透传

此模式下，用户的串口设备可以通过DTU发送数据到指定的服务器上。
GPRS DTU 734支持两路socket链接，即socket A和socket B，两路链接相互独立。

GPRS DTU网络透传

HTTPD Client

此模式将数据直接传向HTTP服务器端，或者从HTTP服务器端获取数据。
只要按照格式向串口发送数据，数据将以Http(GET/POST)方式直接提交给web服务器（如：apache、IIS、tomcat等），
网站编程人员利用PHP、ASP等脚本语言就可以直接做数据库存储等处理。做B/S架构系统的不二之选!

GPRS DTU手机透传

短信透传

短信透传模式下，用户的串口设备可以发送短信到指定的手机上，也可以将手机接收的信息转发至
串口设备。只需简单的参数设置，即可实现手机与串口设备之间的数据透明通信。

GPRS DTU短信

AT指令

GPRS DTU 734支持短信AT指令、网络AT指令、串口AT指令。
短信AT指令：是指通过远程短信的方式去设置和查询GPRS DTU的参数。
网络AT指令：是指DTU工作在透传模式下，通过网络发送密码加AT指令的方式去设置和查询参数。
串口AT指令：是指DTU工作在透传模式下，无需切换到指令模式，使用密码加AT指令的方式去设置和查询参数。

GPRS DTU AT指令透传DTU

同步波特率

DTU 734支持网络发送有人同步波特率协议，动态改变GM3串口波特率、数据位、校验位、停止位。
适合与有人虚拟串口软件配套使用，虚拟串口软件串口参数改变，GPRS DTU 734串口参数同步改变。

DTU同步串口波特率

注册包机制

GPRS DTU 734作为TCP CLIENT时，TCP成功建立链接后，自动发送预定的注册包，
用于TCP Server服务器对本条TCP做标识。注册包数据可以是IMEI码，ICCID码和自定义注册数据。

DTU注册包

心跳包机制

GPRS DTU 734支持网络心跳包和串口心跳包。
网络心跳包通知服务器处于活跃状态，通过不断发送心跳包保持与服务器的正常连接。
串口心跳包通知串口设备处于活跃状态，主动抓取不能主动推送的传感器数据。

DTU心跳包

基站定位

LBS基站定位可以通过电信移动运营商的网络获取到GPRS DTU 734的位置信息，
方便查询734所处的位置，弥补了GPS定位受天气、高楼、位置等等的影响。

GPRS DTU LBS基站地位

Socket b功能

GPRS DTU 734支持第二路网络链接，适合将数据向两个服务器发送的需求，用于数据备份、远程异常诊断等需求的用户。

socketB

DTU应用领域
电力GPRS DTU 水利DTU GPRS DTU应用场景

表1：设备基本参数

表 1	项目	指标
无线参数	无线标准	TDD-LTE FDD-LTE WCDMA TD-SCDMA GSM/GPRS/EDGE
	标准频段	TDD-LTE	Band 38/39/40/41
		FDD-LTE	Band 1/3/8
		WCDMA	Band 1/8
		TD-SCDMA	Band34/39
		GSM/GPRS/EDGE	Band3/8
	发射功率	TDD-LTE	+23dBm(Power class 3)
		FDD-LTE	+23dBm(Power class 3)
		WCDMA	+23dBm(Power class 3)
		TD-SCDMA	+24dBm(Power class 2)
		GSM Band8	+33dBm(Power class 4)
		GSM Band3	+30dBm(Power class 1)
	技术规范	TDD-LTE	3GPP R9 CAT4下行150 Mbps，上行50 Mbps
		FDD-LTE	3GPP R9 CAT4下行150 Mbps，上行50 Mbps
		WCDMA	HSPA+下行速率21 Mbps上行速率5.76 Mbps
		TD-SCDMA	3GPP R9下行速率2.8 Mbps上行速率2.2 Mbps
		GSM/GPRS/EDGE	MAX:下行速率384 kbps上行速率128 kbps
	天线选项	SMA接口
硬件参数	数据接口	RS232：1200bps - 460800bps
		RS485：1200bps - 460800bps
	工作电压	DC 5V~36V
	工作电流	平均72mA@12V最大106mA@12V
	待机电流	平均65mA@12V
	工作温度	-25℃-75℃
	存储温度	-40℃-125℃
	尺寸(mm)	122.510528(LWH)
软件参数	工作模式	透明传输模式，云组态模式，HTTPD模式，UDC模式
	设置命令	AT+命令结构
	网络协议	TCP/UDP/DNS/HTTP/FTP/MQTT
	最大TCP连接数	2
	用户配置	串口AT命令，网络AT指令，短信AT指令
	客户应用软件	支持客户定制应用软件
软件功能	域名解析DNS	支持
	简单透传方式	支持TCPClient/TCP Server/UDP Client/UDP Server
	套接字分发协议	支持通过协议向不同Socket发送数据
	HTTP协议传输	支持
	MQTT协议传输	支持
	心跳数据包	支持
	注册包机制	支持自定义注册包/ICCID注册包/IMEI注册包
	有人云服务	支持，详见设备支持的云功能
	基站定位	支持
	FTP他升级协议	支持

表2：设备支持的云功能

表2	功能项	指标
云组态	边缘计算	支持。支持以“边缘计算”方式实现对终端设备的数据监控，仅支持Modbus RTU协议，最多支持500个寄存器，可以实现秒级采集
	云端轮询	支持。支持以“云端轮询”方式实现对终端设备的数据监控，最快支持1分钟采集一次
	终端数据的云端中转	支持 1、支持“终端设备”到“VCOM虚拟串口软件”间透传中转； 2、支持“终端设备”到“二次开发SDK”间透传中转 3、支持“终端设备”到“终端设备”间透传中转；
云监测	信号质量监测	支持
	数据流量监测	支持
	信号强度弱报警	支持
	数据流量超额报警	支持
	频繁掉线报警	支持
	远程配置DTU参数	支持。支持通过配置任务，配置大批量设备的批量参数
	远程升级DTU固件	支持。支持通过升级任务，升级大批量设备
其他	自动定位	支持。可实现实时位置追踪、历史轨迹追溯
其他	零配置上云	支持。无需使用传统的上位机进行复杂的配置
